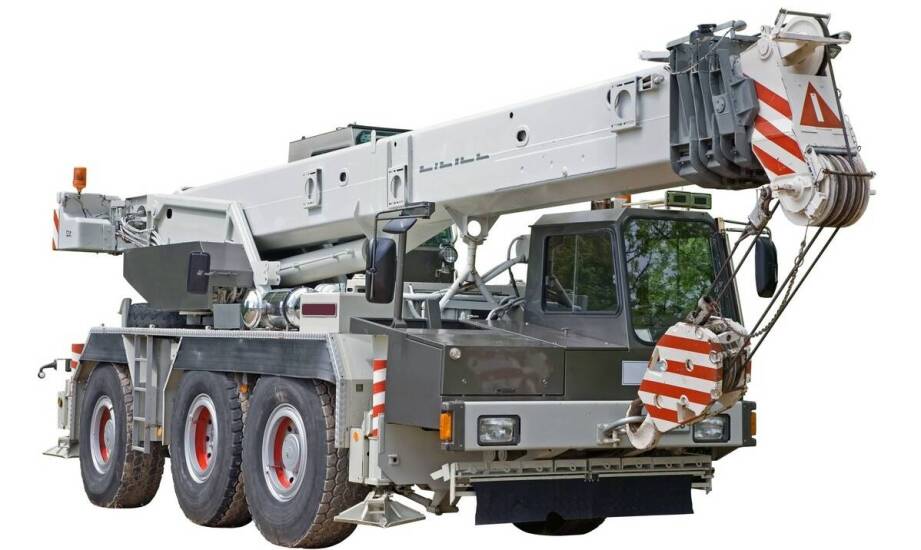

Jak czytać parametry Liebherr LTM 1030-2.1 przy doborze dźwigu do krótkich zadań montażowych

Klienci często pytają nas, czy konkretny sprzęt poradzi sobie z ich ładunkiem, sugerując się wyłącznie maksymalną wartością podaną na okładce katalogu. W naszej wieloletniej praktyce przy obsłudze inwestycji widzimy, że ten jeden parametr rzadko oddaje rzeczywistą sytuację. Krótkie zadania montażowe bywają szczególnie zwodnicze, ponieważ czas operacji nie zmniejsza wymagań technicznych stawianych maszynie. Na realnym placu budowy kluczowe stają się zasięg teleskopu i promień pracy. To właśnie one decydują o tym, czy ramię urządzenia w ogóle dosięgnie wyznaczonego punktu bez narażania stabilności całego układu. Zrozumienie sposobu, w jaki zachowuje się maszyna pod obciążeniem, pozwala uniknąć przestojów i kosztownych błędów logistycznych.

Parametry bazowe i krzywa nośności maszyny

Karta technologiczna określa absolutne granice możliwości urządzenia wyliczone przez inżynierów. Udostępniany przez nas model ltm 1030 liebherr osiąga swój flagowy udźwig 35 ton wyłącznie w specyficznej konfiguracji. Wymaga to wsunięcia ramienia do zaledwie trzech metrów i pracy przy minimalnym promieniu. Cała konstrukcja waży 24 tony i sprawnie przemieszcza się po trudnym terenie dzięki napędowi na obie osie. Podstawowy wysięgnik teleskopowy osiąga długość 30 metrów, co zaspokaja większość standardowych potrzeb budowlanych. Po zamontowaniu dodatkowego elementu kratowego całkowity zasięg rośnie do 38,6 metra. Maszyna zapewnia maksymalną wysokość podnoszenia na poziomie 44 metrów.

Prawdziwa weryfikacja możliwości następuje jednak podczas analizy wykresów. Główna zasada fizyki działania dźwigni mówi, że wartość dopuszczalnego obciążenia drastycznie maleje wraz z rozsuwaniem ramienia. Jeśli operator musi sięgnąć po ładunek na odległość 40 metrów od osi obrotu, dopuszczalny ciężar elementu spada do zaledwie 400 kilogramów. Wsunięcie teleskopu na odległość 9,2 metra nadal pozwala na bezpieczne manipulowanie przedmiotami o wadze kilku ton. Zwiększenie tej odległości do blisko 25 metrów diametralnie zmienia układ sił. Długie ramię poddawane obciążeniu na samym końcu stwarza duży moment wywracający dla całej maszyny.

Wpływ otoczenia na realne zdolności operacyjne

Suche liczby z tabeli zderzają się z trudną rzeczywistością po wjeździe na docelowy teren inwestycji. Fundamentem każdej operacji dźwigowej jest poprawne i bezpieczne podparcie sprzętu. Konstrukcja posiada system podpór, które po maksymalnym wysunięciu tworzą kwadratową bazę o wymiarach 6,28 na 6 metrów. Rozstawienie łap na taką szerokość zwiększa powierzchnię roboczą i przesuwa środek ciężkości całego układu w bezpieczne granice. Odpowiednio dobrana przeciwwaga montowana za kabiną przeciwdziała siłom ciągnącym ramię w dół. Właściwe zbalansowanie tyłu pozwala na podnoszenie cięższych ładunków przy zachowaniu dużego promienia.

Zagrożeniem dla stabilności bywa samo podłoże, na którym opiera się kilkudziesięciotonowy zestaw. Grunt o niskiej nośności, taki jak wilgotna glina czy nieubity piasek, potrafi zniweczyć wyliczenia z dokumentacji. Miękkie podłoże wymusza na operatorze zastosowanie szerokich podkładów dystrybuujących nacisk na większą powierzchnię. Mimo to niestabilny teren ogranicza faktyczny udźwig operacyjny nawet o 20 do 30 procent. Osiadanie jednej z podpór choćby o kilka centymetrów w trakcie pracy natychmiast powoduje niebezpieczne wychylenie szczytu wysięgnika.

Kolejnym utrudnieniem w zadaniach montażowych pozostaje sama geometria placu budowy. Obsługując zlecenia na terenie województwa podkarpackiego i małopolskiego, regularnie trafiamy na działki o gęstej zabudowie. Brak fizycznego miejsca uniemożliwia pełne rozstawienie systemu bocznego. Taka sytuacja zmusza operatora do odczytywania innej, znacznie bardziej restrykcyjnej tabeli. Złożone procesy, do których należy montaż ciężkich hal stalowych, wymagają wtedy rezygnacji z dużego zasięgu na rzecz podjechania bliżej punktu docelowego.

Interpretacja parametrów podczas planowania prac

Przygotowanie do krótkich, ale wymagających zadań opiera się na skrupulatnym nałożeniu danych technicznych na mapę sytuacyjną. Wartość 35 ton widniejąca w głównej specyfikacji rzadko odpowiada parametrom występującym podczas codziennych prac. Bezpieczeństwo operacji zależy od precyzyjnego obliczenia odległości w poziomie od osi obrotu urządzenia do środka ciężkości przenoszonego elementu. To właśnie ten dokładny pomiar decyduje o możliwości zrealizowania konkretnego etapu budowy.

Udostępniane przez nas żurawie obsługiwane przez doświadczonych specjalistów z uprawnieniami UDT sprawdzają się w miejscach, gdzie dobrano maszynę adekwatnie do uwarunkowań przestrzennych. Poprawne odczytywanie krzywych chroni przed przeciążeniem skomplikowanych układów hydraulicznych. Pozwala to na płynną realizację harmonogramu bez względu na to, czy zadanie dotyczy przeniesienia konstrukcji dachu, czy precyzyjnego osadzenia elementów klimatyzacji na wysokim budynku.
