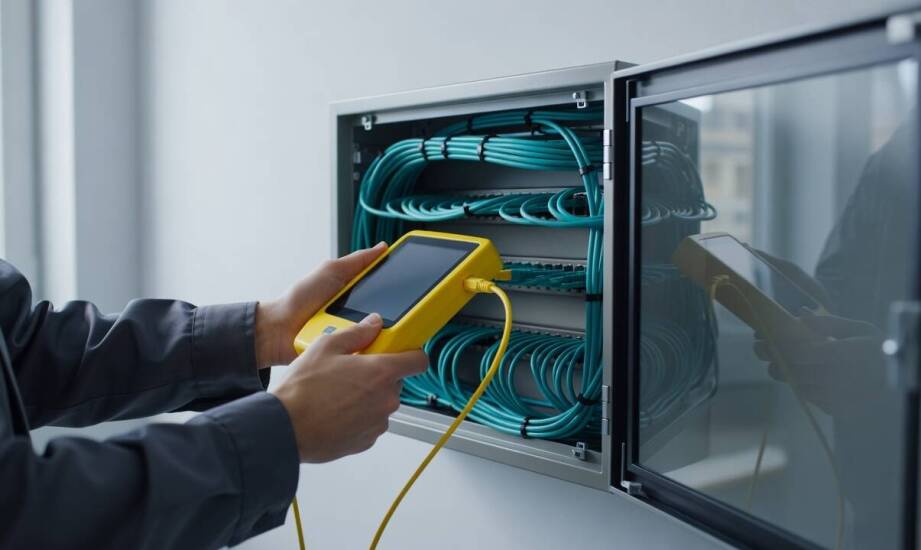

Błędy w układaniu kabli w naściennych punktach dystrybucyjnych, które blokują pomiary certyfikacyjne

W kompaktowych naściennych punktach dystrybucyjnych zwarta konstrukcja bezwzględnie wymusza planowanie promieni gięcia wiązek kablowych już na wczesnym etapie ich układania. Brak miejsca na późniejsze korekty sprawia, że wszelkie niedociągnięcia instalacyjne ujawniają się dopiero w kluczowym momencie pomiarów certyfikacyjnych. Takie błędy skutecznie blokują pozytywne wyniki testów i uniemożliwiają oddanie sieci do użytku. Instalatorzy stają przed wyzwaniem zmieszczenia gęstych wiązek wewnątrz bardzo ograniczonej kubatury obudowy. Odpowiednie zarządzanie trasą przewodów staje się fundamentem bezawaryjnego działania całej infrastruktury teleinformatycznej w biurach czy nowoczesnych zakładach przemysłowych.

Wpływ ograniczonej przestrzeni szafy na pomiary

Niewielki odstęp między drzwiami obudowy a krawędzią patch paneli drastycznie zwiększa ryzyko fizycznego uszkodzenia przewodów podczas manewrowania ciężkim wyposażeniem diagnostycznym. Technik certyfikujący sieć musi wielokrotnie otwierać i zamykać frontowy panel, co często powoduje ocieranie się zewnętrznej powłoki toru transmisyjnego o ostre krawędzie. Izolacja może łatwo ulec przetarciu, a wewnętrzne skrętki miedziane ulegają trwałej deformacji pod wpływem stałych naprężeń mechanicznych.

Nienaturalne ściśnięcie przewodów wewnątrz obudowy skutkuje degradacją sygnału oraz rosnącą tłumiennością całego toru. Zgodnie z wytycznymi normy TIA/EIA-568 minimalny dopuszczalny promień gięcia dla czteroparowej skrętki UTP wynosi czterokrotność jej zewnętrznej średnicy. Przy typowym rozmiarze kabla rzędu 5–6 milimetrów promień ten nie powinien spadać poniżej 20–24 milimetrów w żadnym punkcie instalacji. Zbyt ciasny układ zaburza geometrię skrętu i prowadzi do skokowego spadku marginesu NEXT oraz pogorszenia parametru Return Loss. Zazwyczaj szafka serwerowa wisząca charakteryzuje się głębokością ograniczoną do zaledwie 450–550 milimetrów. Utrzymanie wymaganych wartości na tak małej przestrzeni stanowi ogromne wyzwanie dla każdego instalatora.

Prawidłowe podłączenie certyfikacyjnych adapterów testowych do portów gniazda wymaga pozostawienia swobodnej przestrzeni operacyjnej. Wtyki pomiarowe są delikatnymi elementami o wysoce precyzyjnej budowie. Nowoczesne mierniki posiadają sztywne obudowy modułów, które przy zbyt ciasnym upakowaniu patchcordów nie mieszczą się w świetle portu. Próba wciśnięcia wtyku pomiarowego pod niewłaściwym kątem powoduje natychmiastowe uszkodzenie styków lub wyłamanie pinów w badanym gnieździe krosowym.

Zapas kablowy oraz fizyczna separacja wiązek

Pozostawienie odpowiednich zapasów kablowych z tyłu paneli znacznie ułatwia ewentualne przepięcia w trakcie procedury lokalizowania usterek bez naprężania toru. Rekomendowany zapas o długości 30–50 centymetrów na każde połączenie pozwala na bezpieczne wyjęcie modułu z ramy. Instalator zyskuje dzięki temu pełny dostęp do tylnych złączy szczelinowych. Brak takiego marginesu sprawia, że każda próba weryfikacji awarii grozi zerwaniem ciągłości obwodu lub przekroczeniem dopuszczalnego kąta zagięcia przewodu.

Fizyczna separacja ciężkich wiązek miedzianych od patchcordów optycznych zapobiega powstawaniu szkodliwych mikrozgięć na światłowodach podczas serwisowania sąsiednich elementów węzła. Kable miedziane o dużej masie bardzo łatwo przygniatają wrażliwe na nacisk włókna szklane. Standard TIA/EIA-568B.3 wprost zaleca dla torów optycznych promień gięcia wynoszący co najmniej dziesięciokrotność średnicy zewnętrznej w stanie bez obciążenia mechanicznego. Umieszczenie paneli światłowodowych w najwyższej części ramy oraz stosowanie dedykowanych organizerów minimalizuje ryzyko nieodwracalnych strat optycznych.

W działalności firmy VEMCO jako autoryzowanego dystrybutora rozwiązań pomiarowych codziennie analizujemy trudności pojawiające się przy badaniu okablowania. Obserwujemy, że profesjonalne urządzenia diagnostyczne serii LanTEK natychmiastowo wychwytują załamania włókien lub zmiażdżenia miedzi wynikające ze złego zarządzania przestrzenią. Podczas certyfikacji torów przy użyciu reflektometrów nawet pojedyncze mikrozagięcie drastycznie obniża budżet mocy całego łącza i uniemożliwia jego certyfikację.

Rygorystyczne utrzymanie dyscypliny przestrzennej i wyliczonych promieni gięcia zdecydowanie usprawnia proces ostatecznego odbioru instalacji przy użyciu analizatorów zjawisk fizycznych. Pomiary krytycznych parametrów wysokiej częstotliwości przebiegają całkowicie bez zakłóceń tylko wtedy, gdy cała trasa nie uległa wcześniej mechanicznym deformacjom. Przemyślane zarządzanie każdym centymetrem kwadratowym obudowy stanowi fundament stabilnej sieci, która bez problemu przejdzie testy i spełni normy branżowe.
